Nous allons maintenant coller le fond de
la "boîte radio" Pour cela on découpe un carré de contreplaqué de 5 mm de 160 mm x 160 mm On le colle à la vinylique rapide On met des serres joints pour bien fixer et on laisse sécher une heure |
|
Pendant ce temps nous découpons 4 carrés
de 50 mm de côté toujours en contreplaqué de 5 mm Ce seront les supports des 4 moteurs On peut arrondir les bords |
|
Attention au percage des trous de passage
des vis, ils sont conformes aux moteurs choisis et ici les entraxes ne sont pas identiques. Au centre on découpe un trou qui évite le frotement de l'axe du moteur |
|

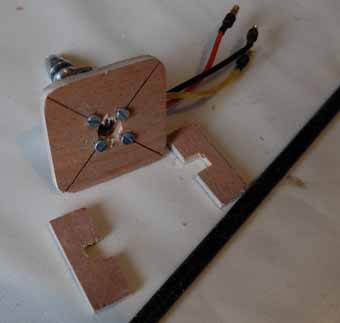

Le moteur (dans mon cas) est fixé avec 4
vis de 3 x 10 Les vis sont bloquées avec de l'époxy rapide On découpe ensuite 8 côtés en ctp de 5 mm on évide le passage du tube carbonne de 8 mm |
|
On assemble le tout en collant à l'epoxy
rapide Il est à noter que sur mes moteurs l'axe est légèrement déporté... |
|
Enfin voila les 4 moteurs bien solidaires
de leurs tubes de carbone. CLIQUEZ ICI POUR LA SUITE... |
